Os mapas de altimetria são tecnologias para o agronegócio que podem ser utilizados para levantamento do potencial de mecanização das fazendas, planejamento de estradas, talhões, caixas de água em fazendas pecuárias, além de diversas outras utilidades.
Atualmente é possível criar mapas de altimetria da fazenda com o auxílio de drones, satélites, equipamentos em campo ou sistemas embarcados.
Temos satélites gratuitos que podem ser utilizados para criação dos mapas de altimetria e declividade da sua fazenda e serem utilizados para redução de custos e melhor tomada de decisões.
Veja neste artigo como reduzir os custos e ser mais eficiente em sua fazenda com a utilização dos mapas de altimetria.
Índice de Conteúdo (clique e vá direto ao assunto que procura)
- 1. O que são mapas de altimetria?
- 2. Como criar os mapas de altimetria?
- 3. Para que servem os mapas de altimetria?
- Conclusão
- Falar com um analista CHBAGRO
O que são mapas de altimetria?
Os mapas de altimetria são mapas que apresentam as cotas de cada porção das lavouras e servem para entender o relevo dos talhões e da fazenda que estamos analisando.

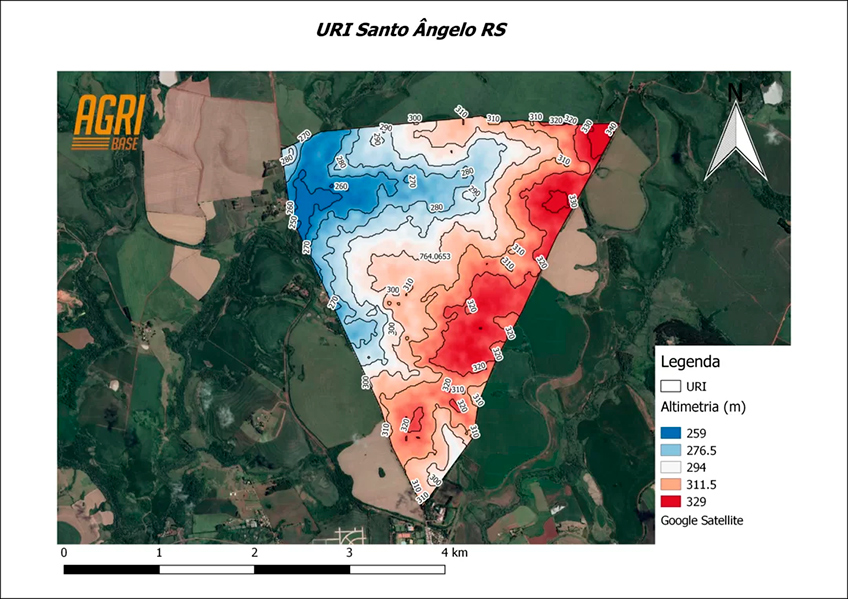

Fonte: Agribase
Os mapas de altimetria servem para:
- Entender o relevo do local
- Encontrar partes mais altas e mais baixas da fazenda
- Planejar construção de açudes e barragens
- Planejar curvas de nível
- Identificar áreas com risco de capotamento de máquinas
- Planejamento e construção de caixas d'água
- Planejar terraços
- MDE (modelo digital de elevação)
- MDT (modelo digital de terreno)
- Entre outras aplicações
Como criar os mapas de altimetria?
Os mapas de altimetria podem ser criados usando sensores de satélites, drones, níveis de precisão ou até mesmo por meio de equipamentos com GPS embarcados em tratores, plantadoras ou afins.
Existem satélites com sensores do tipo RADAR gratuitos que podem ser utilizados para confecção destes mapas.
O nível de dificuldade para criação destes mapas com imagens de satélite é de baixa a média, sendo necessário o download das imagens de sites na internet e o posterior processamento em softwares SIG (Sistema de Informação Geográfico) como o QGIS, que também é gratuito.
Alguns softwares presentes no mercado já mostram estes mapas prontos, mas basicamente o processo para sua criação é o seguinte:
- 1. Download das imagens
- 2. Processamento no SIG
- 3. Extração das linhas e criação dos mapas
O satélite Alos Palsar possui um sensor do tipo RADAR com pixel de 12,5m e pode ser utilizado para criação de mapas de altimetria gratuitos da fazenda.
Em softwares como o QGIS, é possível criar mapas 3D do relevo da fazenda e gerar modelos de elevação que facilitam nas análises de escoamento de água e identificação de áreas com relevo mais acentuado, as quais poderão acarretar em problemas na hora de mecanizar a propriedade.
O significado das letras desse satélite são ALOS PALSAR (Advanced Land Observing Satellite), satélite avançado de observação terrestre e PALSAR (Phased Array type L-band Synthetic Aperture Radar), radar de abertura sintética para observação terrestre diurna e noturna.
Outro satélite gratuito que pode utilizado para criação dos mapas de altimetria é o SRTM (Shuttle Radar Topography Mission), uma missão que aconteceu nos anos 2000 em parceria das agências National Imagery and Mapping Agency (NIMA) e a National Aeronautics and Space Administration (NASA).

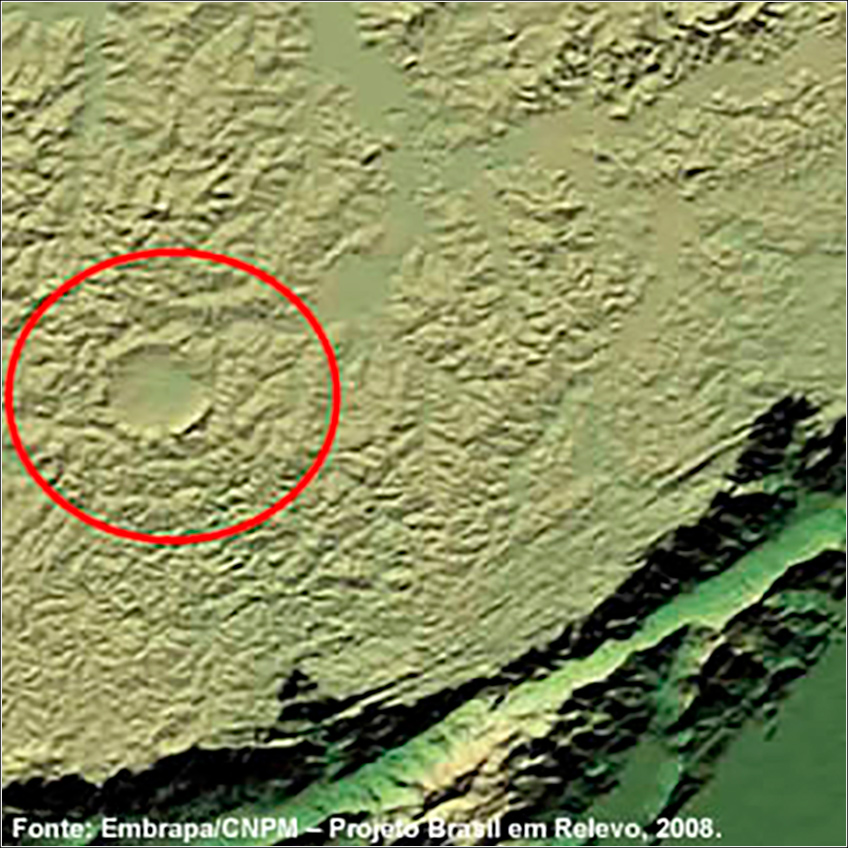

Fonte: Embrapa. Imagem obtida a partir dos dados do SRTM, em destaque observa-se a chapada do Araripe, localizada no Estado do Ceará, Brasil.
As imagens também são de radar, porém fornecem resoluções verticais (tamanho do pixel) na ordem de 90m para o território brasileiro.
Esses mapas de altimetria não devem ser utilizados para geração de curvas de nível, uma vez que a precisão vertical não é suficiente devido ao tamanho do pixel.
Por outro lado, este tipo de mapeamento pode ser usado para planejar as áreas para plantio e colheita mecanizada, construção de reservatórios de água e afins.
Para confecção de mapas de curvas de nível em culturas como cana-de-açúcar, por exemplo, devem ser utilizados equipamentos com melhores precisões, como GPS geodésicos, níveis de precisão, estação total, drones com sinais de correção RTK (Real Time Kinematic).
Os mapas de altimetria podem ser criados apenas uma vez dentro das propriedades, já que o relevo geralmente não costuma variar com o passar dos anos.
Para que servem os mapas de altimetria?
Durante a compra ou o planejamento de operações de uma fazenda, os mapas de altimetria devem ser confeccionados para identificação de áreas com potencial mecanizável, principalmente para culturas como cana-de-açúcar, grãos, cereais, algodão, entre outras.
Os mapas de altimetria também ajudam no planejamento de estradas e talhões dentro da fazenda, uma vez que é possível identificar áreas de baixada, as quais podem alagar durante períodos de chuva, devendo-se evitar construção de estradas nessas áreas.
Carreadores na distância desejada para o melhor trabalho das máquinas de forma otimizada também podem ser criados com o auxílio dos mapas de altimetria, evitando-se áreas com inclinação propensa ao capotamento de máquinas em manobras nas fazendas.

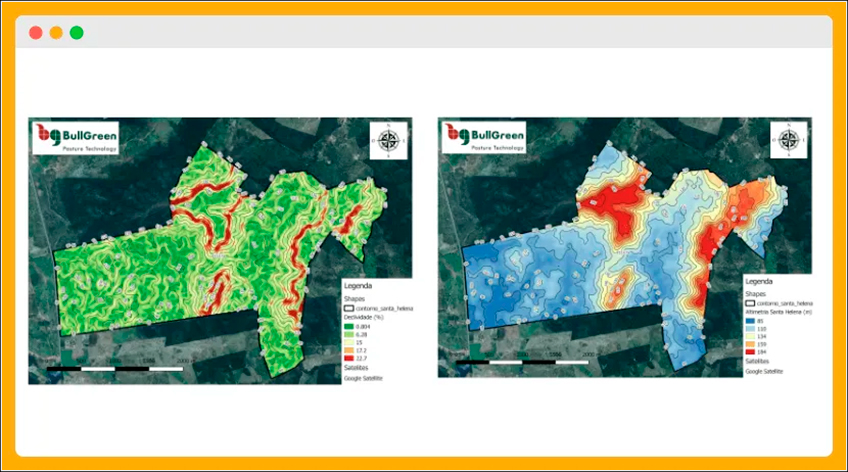

Fonte: Agribase
Muitas propriedades conseguem economias de combustível e melhores rendimentos operacionais quando utilizam os mapas de altimetria como fonte de informações durante o planejamento das atividades.
Após a criação dos mapas de altimetria, podemos confeccionar os mapas de declividade.
Os mapas de declividade servem para identificar áreas com risco de capotamento de tratores, colhedoras e semeadoras dentro da fazenda.
Geralmente áreas com declividade acima de 15% apresentam risco de capotamento de máquinas, lembrando que esse número pode variar de acordo com cada máquina, seu centro de gravidade, se usa pneus ou esteiras, entre outros fatores.
Por via de regra, áreas com declividade acima de 15% devem ser evitadas no planejamento da fazenda, uma vez que prejudicam o rendimento operacional, fazendo os operadores trabalharem mais devagar e, às vezes, até gastar mais combustível.
Conclusão
Os mapas de altimetria podem ser utilizados para aumento da eficiência produtiva em campo, planejamento de criação de talhões, estradas, açudes e curvas de nível.
Porém, muito mais que simplesmente criar os mapas de altimetria e declividade das fazendas deve ser sua correta interpretação, visto que imagens gratuitas de satélite podem ser utilizadas para entendimento geral do relevo em questão, mas não para criação de linhas para curvas de nível.
Com os mapas em mãos, é possível gerar recomendações mais corretas e entender o que acontece em cada metro quadrado da sua fazenda.
A interpretação correta dos dados pode ser a diferença entre o sucesso ou fracasso produtivo, portanto, tenha sempre em mente quais objetivos você deseja atingir e dessa forma fica mais simples selecionar qual ferramenta será a melhor opção.
---
